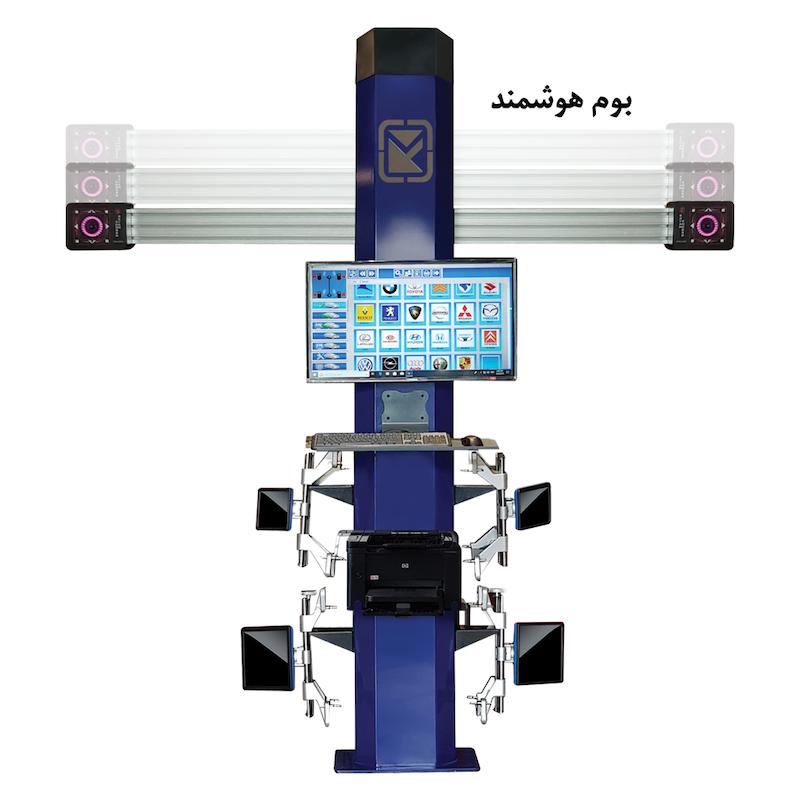

تنظیم فرمان سه بعدی با بوم هوشمند و دوربین (4K) 8.3MP و مانیتور 43 اینچ مدل MWA2402A

دستگاه تنظیم فرمان سه‌بعدی با بوم هوشمند و دوربین 8.3MP 4K مدل MWA2402A

تنظیم فرمان سه‌بعدی حرفه‌ای با دقت بالا و سرعت عملکرد فوق‌العاده

در فرآیند تنظیم فرمان و بررسی زوایای چرخ، دقت اندازه‌گیری اهمیت بسیار بالایی دارد، چون کوچک‌ترین خطا می‌تواند روی فرمان‌پذیری خودرو، استهلاک لاستیک و عملکرد سیستم تعلیق اثر بگذارد. دستگاه تنظیم فرمان سه‌بعدی مدل MWA2402A با استفاده از تکنولوژی پردازش تصویر و بینایی ماشین طراحی شده تا زوایای چرخ‌های خودرو را با سرعت بالا، دقت بسیار زیاد و به‌صورت کاملاً گرافیکی اندازه‌گیری و نمایش دهد.

این دستگاه برای مجموعه‌هایی مناسب است که می‌خواهند خدمات تنظیم فرمان را با کیفیت حرفه‌ای، سرعت بیشتر و کمترین میزان خطای انسانی انجام دهند. استفاده از بوم هوشمند، دوربین 8.3 مگاپیکسلی 4K و نرم‌افزار تحلیلی پیشرفته باعث شده این مدل به یکی از گزینه‌های دقیق و کاربردی در حوزه جلوبندی و میزان فرمان تبدیل شود.

ویژگی‌های فنی و مزایای کاربردی:

1.استفاده از تکنولوژی بینایی ماشین:

به‌کارگیری تکنولوژی بینایی ماشین در الگوریتم اندازه‌گیری باعث شده دستگاه بتواند زوایای چرخ را با سرعت بالا و دقت بسیار زیاد محاسبه کند. این ویژگی در عمل به معنای کاهش زمان سرویس و افزایش کیفیت نهایی تنظیم فرمان است.

2.اندازه‌گیری زوایای اصلی چرخ‌ها و اطلاعات هندسی خودرو:

این دستگاه علاوه بر اندازه‌گیری زوایای اصلی چرخ‌ها، اطلاعات مهم فیزیکی خودرو را نیز بررسی می‌کند، از جمله:

• فاصله بین چرخ‌ها

• فاصله بین محور جلو و عقب

• قطر چرخ‌ها

• میزان انحراف محورهای خودرو

• شعاع هر چرخ و محل قرارگیری آن

این اطلاعات برای تشخیص دقیق مشکلات جلوبندی، شاسی و ناهماهنگی‌های هندسی خودرو بسیار کاربردی هستند.

3.اندازه‌گیری Toe و Camber با یک‌بار حرکت خودرو:

زاویه‌های Toe و Camber تنها با یک‌بار هل دادن خودرو و بازگشت آن اندازه‌گیری می‌شوند. این قابلیت باعث می‌شود فرآیند تنظیم سریع‌تر انجام شود و اپراتور بتواند در زمان کمتر، نتیجه دقیق‌تری به دست آورد.

4.نمایش هم‌زمان زوایای چهارچرخ:

تمام زوایای چهارچرخ به‌صورت هم‌زمان و با دقت کمتر از 0.1 درجه نمایش داده می‌شوند. این موضوع کمک می‌کند اپراتور در زمان تنظیم، تغییرات را به‌صورت لحظه‌ای مشاهده کند و تصمیم‌گیری دقیق‌تری داشته باشد.

5.جبران‌سازی اتوماتیک تاب چرخ:

نرم‌افزار دستگاه به‌صورت خودکار تاب چرخ یا Runout را جبران می‌کند. این قابلیت باعث می‌شود خطاهای ناشی از نقص رینگ یا انحراف چرخ در نتیجه نهایی تأثیر کمتری داشته باشند و اندازه‌گیری‌ها واقعی‌تر شوند.

6.تشخیص عدم انطباق سایز لاستیک‌ها:

دستگاه می‌تواند عدم تطابق سایز لاستیک‌ها را تشخیص دهد. این قابلیت در عیب‌یابی مواردی مثل کشیدن خودرو به یک سمت، فرمان نامتعادل و استهلاک غیرعادی لاستیک‌ها بسیار مفید است.

7.بانک اطلاعاتی گسترده خودروها:

این مدل به پایگاه داده‌ای شامل اطلاعات بیش از 25000 خودرو مجهز است و خودروهای آمریکایی، اروپایی، آسیایی و ایرانی را پوشش می‌دهد. در نتیجه، دستگاه برای بخش بزرگی از خودروهای موجود در بازار قابل استفاده است.

8.امکان افزودن خودروی جدید:

در صورت نیاز، امکان اضافه کردن خودروی جدید به بانک اطلاعاتی وجود دارد. این مزیت باعث می‌شود دستگاه در برابر ورود مدل‌های جدید خودرو، همچنان کاربردی و به‌روز باقی بماند.

9.بدون نیاز به کالیبراسیون مجدد:

یکی از مزیت‌های مهم این دستگاه، عدم نیاز به کالیبراسیون مجدد است. این ویژگی هزینه نگهداری را پایین می‌آورد و از توقف بی‌مورد در روند کار تعمیرگاه جلوگیری می‌کند.

10.عملکرد مناسب در شرایط مختلف نور محیطی:

سیستم اندازه‌گیری دستگاه در شرایط مختلف نور محیطی نیز عملکرد پایداری دارد. این قابلیت باعث می‌شود دقت دستگاه در محیط‌های کاری متفاوت حفظ شود و وابستگی کمتری به شرایط محیطی وجود داشته باشد.

11.نمایش گرافیکی نتایج:

اطلاعات و زوایای اندازه‌گیری‌شده به‌صورت گرافیکی و واضح نمایش داده می‌شوند. این نوع نمایش، تحلیل نتایج را برای اپراتور ساده‌تر می‌کند و سرعت تنظیم را بالا می‌برد.

12.نصب آسان و نگهداری کم‌هزینه:

ساختار دستگاه به‌گونه‌ای طراحی شده که نصب آن ساده است و هزینه نگهداری پایینی دارد. همچنین کاربری آن پیچیده نیست و اپراتور بدون نیاز به آموزش سنگین می‌تواند با دستگاه کار کند.

13. امکان ارائه گزارش چاپی:

دستگاه قابلیت تهیه گزارش چاپی برای مشتری را دارد. این ویژگی برای تعمیرگاه‌هایی که می‌خواهند خدمات خود را مستند، حرفه‌ای و قابل ارائه نشان دهند، یک مزیت مهم محسوب می‌شود.

14. قابلیت نمایش روی تلویزیون یا پروژکتور:

نتایج دستگاه را می‌توان روی تلویزیون یا پرده توسط پروژکتور نیز نمایش داد. این امکان برای آموزش، نمایش بهتر اطلاعات و استفاده در فضاهای تخصصی کاربرد زیادی دارد.

15. مناسب برای خودروهای سبک و سنگین:

این دستگاه فقط محدود به خودروهای سواری نیست و برای خودروهای سبک و سنگین نیز قابل استفاده است؛ بنابراین برای تعمیرگاه‌های چندمنظوره انتخاب مناسبی به شمار می‌رود.

16. سازگار با انواع موقعیت نصب:

دستگاه قابلیت استفاده با:

• جک چهارستون

• جک قیچی

• چال سرویس

را دارد و برای محیط‌های کاری مختلف، انعطاف‌پذیری بالایی ارائه می‌دهد.

امکانات دستگاه تنظیم فرمان:

1.گیره‌ها و الگوهای مقاوم و سبک

دستگاه به پترن‌ها و گیره‌های سبک، مقاوم و مستحکم مجهز شده است که نصب آن‌ها سریع و آسان انجام می‌شود.

ویژگی‌های این بخش:

• چهار چنگک فولادی آبکاری‌شده با سختی بالا

• مکانیزم نصب سریع

• مناسب برای رینگ‌های آهنی و آلومینیومی

• طراحی مقاوم و کاربردی

• امکان تبدیل برای رینگ‌های بزرگ‌تر تا سایز 24 اینچ به‌صورت اختیاری

این طراحی باعث می‌شود هم سرعت کار بالا برود و هم احتمال آسیب به رینگ کاهش پیدا کند.

2.صفحه گردان مقاوم و سبک:

دستگاه دارای صفحه گردان از جنس آلومینیوم آلیاژی با مکانیزم لغزش ساچمه‌ای Hard Bearing است. این ویژگی حرکت نرم‌تر چرخ در زمان اندازه‌گیری و تنظیم را فراهم می‌کند و روی دقت نهایی اثر مثبت دارد.

3.قفل ترمز و فرمان:

وجود قفل ترمز و فرمان با آبکاری کروم، کنترل بهتر خودرو در زمان تنظیم را ممکن می‌کند و باعث افزایش دقت و ایمنی عملیات می‌شود.

قابلیت‌های عملیاتی دستگاه:

• اندازه‌گیری هم‌زمان زوایا در حین تنظیم

• سیستم اندازه‌گیری بدون وقفه Real Time Measurement

• جبران‌سازی خودکار انحراف چرخ توسط کامپیوتر

• نمایش نتایج به‌صورت گرافیکی و قابل تحلیل

• امکان نصب روی ستون ثابت

• امکان نصب روی سازه متحرک، مناسب خطوط تولید

این قابلیت‌ها باعث می‌شوند دستگاه نه فقط برای تعمیرگاه، بلکه برای مجموعه‌های صنعتی و خطوط تولید نیز گزینه‌ای کاربردی باشد.

جمع‌بندی

دستگاه تنظیم فرمان سه‌بعدی با بوم هوشمند و دوربین 8.3MP 4K مدل MWA2402A یک راهکار پیشرفته و دقیق برای تعمیرگاه‌ها، مراکز تخصصی جلوبندی و مجموعه‌های حرفه‌ای است. دقت کمتر از 0.1 درجه، اندازه‌گیری هم‌زمان زوایای چهارچرخ، بانک اطلاعاتی گسترده، جبران‌سازی خودکار تاب چرخ و امکان گزارش‌گیری، این دستگاه را به انتخابی قابل اعتماد برای ارائه خدمات دقیق و استاندارد تبدیل کرده است.

اگر هدف، افزایش کیفیت خدمات تنظیم فرمان، کاهش خطا و بالا بردن سرعت عملکرد در تعمیرگاه باشد، این مدل می‌تواند یکی از تجهیزات کلیدی و ارزشمند مجموعه باشد.

سیستم بینایی:

•    دوربین های مادون قرمز صنعتی / نظامی با قدرت تفکیک:
 -(2402:8.3Mpix-4K) - (2401:5Mpix) - (2400:1.3Mpix)
•    مجهز به فیلتر و emmiter های مادون قرمز
•    دارای LED هایی جهت راهنمـایی عملیـات برنامـه

الگو ها و گیره اتصال الگو به چرخ:

• مجهز به الگو ها و گیره اتصال سبک، مقاوم و مستحکم
• طـراحـی زیبـا و منحصــر بـه فـرد گیــره ها: دارای چهـار چنگک فـولادی
 آبـکـاری شـده بـا درجـه سختـی بالا و مکانیـزم نصـب سـریـع، مناسـب بـرای
 رینگ های آهنی یا آلومینیومی بدون آسیب رساندن به رینگ چرخ
• امکان تبدیل گیره ها برای رینگ های بزرگتر تا اندازه 24 اینچ
• الگوهای مجهز به فیلتر مادون قرمز برای افزایش کیفیت تصویر در مدل 2401

مشخصات نرم افزاری:
دارای بانک اطلاعاتی گسترده، شامل اطلاعات بیش از 25000 خودرو از سراسر جهان
(آمریکایی، اروپایی، آسیایی و ایرانی)
قابلیت اضافه کردن خودروی جدیـد به بانک اطلاعاتی و ویرایش آن توسط کاربـر

محاسبه زوایای Toe و Camber به دو صورت استاتیک و دینامیک:
• محاسبه زوایا تو و کمبر بصورت دینامیک:
 نیازمند به حرکت دادن خودرو، دقت محاسبات بالا و حذف تاب رینگ
• محاسبه زاویه تو و کمبر به صورت استاتیک:
 برای تست های سریع، بدون نیاز به حرکت دادن خودرو
 مناسب برای خودروهای با رینگ بدون نقص و در شرایط Quick Service
 و خطوط تولیـد خـودروسـازیهـا

نمایش زوایای محاسبه شده برای چهار چرخ خودرو
بصورت همزمان با بزرگ نمایی مناسب هنگام تنظیم زوایا

نمایش زوایای محاسبه شده هنگام اندازه گیری
با بزرگ نمایی مناسب و بصورت گرافیکی- مجازی

اندازه گیری کستر و SAI

نمایش اطلاعات زوایا بصورت گرافیکی

اندازه گیری ابعاد شاسی، قطرچرخ‌ها و نمایش آنها بصورت گرافیکی

انتخاب واحد اندازه گیری و نمایش پارامترها
براساس واحد انتخاب شده

اضافه کردن اطلاعات مشتری به بانک اطلاعاتی
و استفاده از این اطلاعات در پرینت خروجی

• گزارش چاپی اطلاعات و عملیات انجام شده
•  ذخیره سازی اطلاعات مشتریان جهت
 بازیابی های آیند
