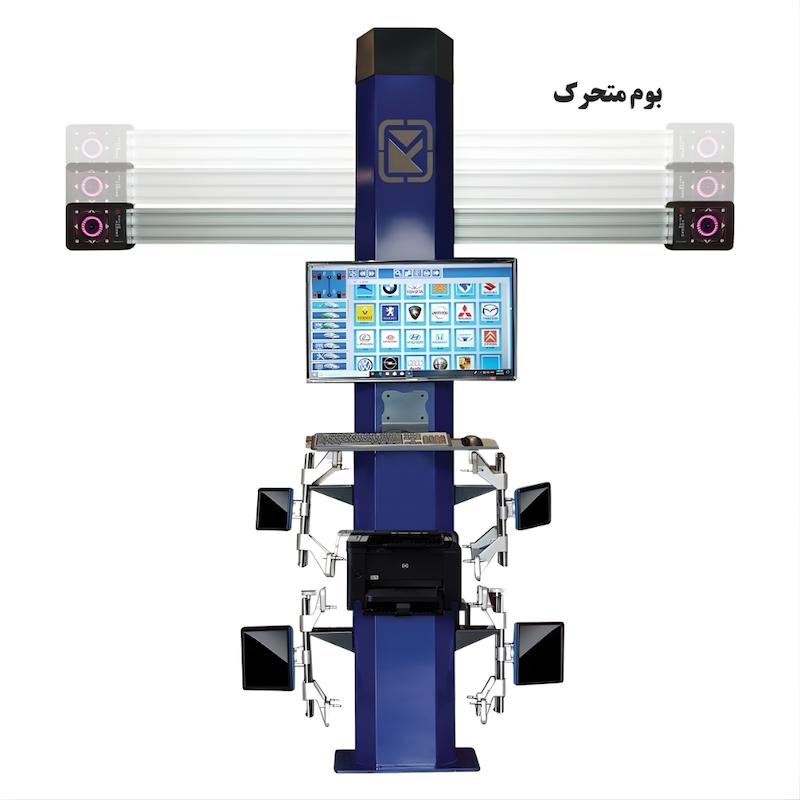

تنظیم فرمان سه بعدی با بوم متحرک و دوربین 8.3MP (4K) و مانیتور 32 اینچ مدل MWA2402

تحولی در دقت و سرعت با تکنولوژی بینایی ماشین (Machine Vision):

در دنیای مدرن تعمیرگاهی، دقت در حد دهم درجه، تفاوت میان یک سرویس معمولی و یک تنظیم فرمان حرفه‌ای را رقم می‌زند. دستگاه تنظیم فرمان سه‌بعدی مدل MWA2402، قله تکنولوژی در عیب‌یابی سیستم تعلیق است. این دستگاه با بهره‌گیری از بوم متحرک هوشمند و دوربین‌های فوق‌پیشرفته 4K، فرآیند اندازه‌گیری زوایای چرخ را از حالت سنتی خارج کرده و به یک تحلیل دیجیتال تمام‌عیار تبدیل می‌کند.

استفاده از مانیتور عریض ۳۲ اینچی در این مدل، نه‌تنها وضوح نمایش داده‌ها را دوچندان کرده، بلکه به اپراتور اجازه می‌دهد کوچک‌ترین تغییرات زوایا را به‌صورت گرافیکی و در لحظه مشاهده کند. این دستگاه بهترین انتخاب برای مجموعه‌هایی است که از چال سرویس، جک چهارستون یا جک قیچی استفاده می‌کنند و به دنبال حذف خطای انسانی هستند.

ویژگی‌های فنی و قابلیت‌های برتر

1.سیستم بینایی و دوربین‌های فوق‌صنعتی:

قلب تپنده این دستگاه، دوربین‌های مادون قرمز با قدرت تفکیک 8.3 مگاپیکسل (4K) است. این دوربین‌ها که در سطح استانداردهای نظامی/صنعتی هستند، به فیلترها و فرستنده‌های مادون قرمز مجهز شده‌اند تا در هر شرایط نوری (حتی محیط‌های بسیار پرنور یا کم‌نور تعمیرگاه) الگوهای روی چرخ را با دقت خیره‌کننده تشخیص دهند.

2.بوم متحرک هوشمند:

برخلاف مدل‌های ثابت، بوم متحرک در مدل MWA2402 این امکان را فراهم می‌کند که ارتفاع دوربین‌ها متناسب با ارتفاع جک یا وضعیت خودرو تغییر کند. این ویژگی انعطاف‌پذیری دستگاه را برای کار روی انواع خودروهای سبک و سنگین به حداکثر می‌رساند.

3.اندازه‌گیری جامع ابعادی و هندسی:

این دستگاه فراتر از یک میزان‌فرمان ساده عمل می‌کند و اطلاعات حیاتی زیر را استخراج می‌نماید:

• فاصله دقیق بین چرخ‌ها و محورهای جلو و عقب (Wheelbase & Track Width).

• تشخیص انحراف محورهای خودرو نسبت به شاسی.

• اندازه‌گیری قطر و شعاع هر چرخ جهت تشخیص ناهماهنگی در سایز لاستیک‌ها.

4.سرعت عملیاتی بی‌نظیر (Runout سریع):

تنها با یک‌بار هل دادن خودرو به جلو و بازگشت آن، تمامی زوایای Toe و Camber اندازه‌گیری می‌شوند. سیستم به‌طور خودکار تاب احتمالی رینگ (Runout) را جبران‌سازی کرده و عدد نهایی را با دقت کمتر از 0.1 درجه ارائه می‌دهد.

5.بانک اطلاعاتی هوشمند و به‌روز:

دسترسی به دیتابیس بیش از 25,000 خودرو (شامل 95% خودروهای جهان و تمامی خودروهای داخلی) به اپراتور اطمینان می‌دهد که استانداردهای کارخانه برای هر خودرو در دسترس است. همچنین امکان اضافه کردن دستی خودروهای جدید یا به‌روزرسانی آنلاین پایگاه داده وجود دارد.

6.پترن‌ها و گیره‌های تخصصی (Targets):

• وزن سبک و استحکام بالا: پترن‌های دستگاه در برابر ضربه و استهلاک مقاوم هستند.

• گیره‌های هوشمند: مجهز به چنگک‌های فولادی آبکاری شده با سختی بالا که به راحتی روی رینگ‌های آهنی و آلومینیومی (تا سایز 24 اینچ به‌صورت سفارشی) نصب می‌شوند.

مزایای استفاده برای تعمیرکاران پیشرو

1. حذف نیاز به کالیبراسیون: طراحی پایدار سیستم بینایی، نیاز به کالیبراسیون‌های دوره‌ای و هزینه‌بر را از بین برده است.

2. سیستم Real-Time: اندازه‌گیری‌ها بدون وقفه انجام می‌شوند؛ یعنی هر تغییری که تعمیرکار روی پیچ‌های تنظیم اعمال کند، همان لحظه روی مانیتور ۳۲ اینچی منعکس می‌شود.

3. راهنمای نوری LED: وجود LEDهای راهنما روی بوم، اپراتور را در هر مرحله از فرآیند هدایت می‌کند تا ضریب خطا به صفر برسد.

4. گزارش‌دهی مستند: امکان چاپ گزارش کامل از وضعیت قبل و بعد از تنظیم، اعتماد مشتری را به خدمات شما چندین برابر می‌کند.

5. قابلیت نمایش گسترده: خروجی تصویر دستگاه را می‌توان برای اهداف آموزشی یا نمایش به مشتری، بر روی پروژکتور یا تلویزیون‌های بزرگ منتقل کرد.

جمع‌بندی فنی:

دستگاه تنظیم فرمان سه‌بعدی MWA2402 با مانیتور ۳۲ اینچ، ترکیبی از قدرت سخت‌افزاری دوربین‌های 4K و هوش نرم‌افزاری در پردازش تصویر است. این دستگاه با حذف محدودیت‌های فیزیکی (به واسطه بوم متحرک) و ارائه دقیق‌ترین تحلیل از هندسه خودرو، نه‌تنها سرعت کار را در تعمیرگاه افزایش می‌دهد، بلکه با تشخیص عیوبی همچون عدم انطباق سایز لاستیک یا انحراف محور، از استهلاک زودهنگام خودرو جلوگیری می‌کند.

سیستم بینایی:

•دوربین های مادون قرمز صنعتی / نظامی با قدرت تفکیک:
 -(2402:8.3Mpix-4K) - (2401:5Mpix) - (2400:1.3Mpix)
•مجهز به فیلتر و emmiter های مادون قرمز
•دارای LED هایی جهت راهنمـایی عملیـات برنامـه

الگو ها و گیره اتصال الگو به چرخ:

• مجهز به الگو ها و گیره اتصال سبک، مقاوم و مستحکم
• طـراحـی زیبـا و منحصــر بـه فـرد گیــره ها: دارای چهـار چنگک فـولادی
 آبـکـاری شـده بـا درجـه سختـی بالا و مکانیـزم نصـب سـریـع، مناسـب بـرای
 رینگ های آهنی یا آلومینیومی بدون آسیب رساندن به رینگ چرخ
• امکان تبدیل گیره ها برای رینگ های بزرگتر تا اندازه 24 اینچ
• الگوهای مجهز به فیلتر مادون قرمز برای افزایش کیفیت تصویر در مدل 2401

مشخصات نرم افزاری:
دارای بانک اطلاعاتی گسترده، شامل اطلاعات بیش از 25000 خودرو از سراسر جهان
(آمریکایی، اروپایی، آسیایی و ایرانی)
قابلیت اضافه کردن خودروی جدیـد به بانک اطلاعاتی و ویرایش آن توسط کاربـر

محاسبه زوایای Toe و Camber به دو صورت استاتیک و دینامیک
• محاسبه زوایا تو و کمبر بصورت دینامیک:
 نیازمند به حرکت دادن خودرو، دقت محاسبات بالا و حذف تاب رینگ
• محاسبه زاویه تو و کمبر به صورت استاتیک:
 برای تست های سریع، بدون نیاز به حرکت دادن خودرو
 مناسب برای خودروهای با رینگ بدون نقص و در شرایط Quick Service
 و خطوط تولیـد خـودروسـازیهـا

نمایش زوایای محاسبه شده برای چهار چرخ خودرو
بصورت همزمان با بزرگ نمایی مناسب هنگام تنظیم زوایا

نمایش زوایای محاسبه شده هنگام اندازه گیری
با بزرگ نمایی مناسب و بصورت گرافیکی- مجازی

اندازه گیری کستر و SAI

نمایش اطلاعات زوایا بصورت گرافیکی

اندازه گیری ابعاد شاسی، قطرچرخ‌ها و نمایش آنها بصورت گرافیکی

انتخاب واحد اندازه گیری و نمایش پارامترها
براساس واحد انتخاب شده

اضافه کردن اطلاعات مشتری به بانک اطلاعاتی
و استفاده از این اطلاعات در پرینت خروجی

• گزارش چاپی اطلاعات و عملیات انجام شده
•  ذخیره سازی اطلاعات مشتریان جهت
 بازیابی های آیند
